Hallo, Heiko,
es wäre gut gewesen, wenn Du den Werteverlauf oder die Funktion desselben dargestellt hättest, dann davon wird es mit abhängen, welche Arbeitschrittte erforderlcihe sind und welche nicht.
Ersatzweise habe ich hierinmal folgende Tabelle zusammengestellt:

	A	B	C	D
2	Jahr	YP1(J)	YP2(J)	YP3(J)
3	1	0,00%	0,00%	0,00%
4	2	0,00%	0,00%	0,00%
5	3	0,00%	0,00%	0,00%
6	4	0,00%	0,00%	0,00%
7	5	0,00%	0,00%	0,00%
8	6	0,00%	0,00%	0,00%
9	7	2,21%	0,06%	0,00%
10	8	4,41%	0,26%	0,02%
11	9	6,62%	0,58%	0,05%
12	10	8,82%	1,04%	0,12%
13	11	11,03%	1,62%	0,24%
14	12	13,24%	2,34%	0,41%
15	13	15,44%	3,18%	0,65%
16	14	17,65%	4,15%	0,98%
17	15	19,85%	5,26%	1,39%
18	16	22,06%	6,49%	1,91%
19	17	24,26%	7,85%	2,54%
20	18	26,47%	9,34%	3,30%
21	19	28,68%	10,96%	4,19%
22	20	30,88%	12,72%	5,24%
23	21	33,09%	14,60%	6,44%
24	22	35,29%	16,61%	7,82%
25	23	37,50%	18,75%	9,38%
26	24	39,71%	21,02%	11,13%
27	25	41,91%	23,42%	13,09%
28	26	44,12%	25,95%	15,27%
29	27	46,32%	28,61%	17,67%
30	28	48,53%	31,40%	20,32%
31	29	50,74%	34,32%	23,22%
32	30	52,94%	37,37%	26,38%
33	31	55,15%	40,55%	29,82%
34	32	57,35%	43,86%	33,54%
35	33	59,56%	47,30%	37,56%
36	34	61,76%	50,87%	41,89%
37	35	63,97%	54,56%	46,54%
38	36	66,18%	58,39%	51,52%
39	37	68,38%	62,35%	56,85%
40	38	70,59%	66,44%	62,53%
41	39	72,79%	70,65%	68,58%
42	40	75,00%	75,00%	75,00%

Die Zellenformel für das siebente Jahr (Zeile 9) lauten:

	A	B	C	D
9	7	2,21%	0,06%	0,00%

Formeln der Tabelle

B9 : =0,75*POTENZ((ZEILE()-ZEILE($A$8))/34;1)
C9 : =0,75*POTENZ((ZEILE()-ZEILE($A$8))/34;2)
D9 : =0,75*POTENZ((ZEILE()-ZEILE($A$8))/34;3)

Diagramm - Grafik - Excel Tabellen einfach im Web darstellen Excel Jeanie HTML 3.0 Download
Die Formeln sind bis zur Zeile 42 durch Ziehen kopiert.
In der ersten Spalte stehen die Jahre, in den Spalten B, C und D die Werte der unterschiedlichen Progression.
Wenn Du Dir also in dieser Form Dein Diagramm vorstellst, dann hier die Arbeitsschritte im Einzelnen dorthin:

Bereich B1 bis D42 markieren
Menübefehl: Einfügen > Diagramm > Fläche > Diagrammuntertyp (z.B. 1/6) wählen > Weiter
Reiter des Dialogfensters Reihe anwählen und Beschriftung der Rubrikachse (X) nachtagen (=Tabelle1!$A$3:$A$42)
ggf. mit Weiter ergänzende Informationen und Vorgaben dem Diagramm beifügen
Fertigstellen

Die Flächen sind so angeordnet, dass die erste Wertespatete (Spalte B) als hintesrste Fläche angeordnet ist. Vor dieser befindet sich die Fläche der Spalte C und vor dieser wiederum die Fläche der Spalte D.
Will man diese Reihenfolge ändern, ist eine Graph auf der Zeichenfläche anzuwählen, und es mit einem rechten Maustastenklick das Kontextmenü aufzurufen. Aus diesem wird der Dialog Datenreihe formatieren geöffnet und dort auf die Seite Datenreihe gewechselt. dort angekommen kann die Reihenfolge der Darstellung der Flächen durch verschieben der im Übersichtsfensters der Dialogseite gerade selektierten Reihe nach oben oder unten abgeändert werden.
Gruß,
Uwe

Hallo, Heiko,
ich kenne Dich zu wenig, um beurteilen zu können, ob Du die Darstellung hinbekommen wirst.
Es zeigt sich, wie hilfreich es gewesen wäre, wenn du gleich bei Deinem Eröffnungsbeitrag das Diagramm vorgestellt hättest, anstatt keine oder in die falsche Richtung deutbare Informationen zu geben. Es hätte die Zeit, die damit vertan wurde, dass im Trüben gefischt wurde, für gezieltere Hilfesinformationen genutzt werden können.
Die dargestellte Grafik scheint mir nicht mit EXCEL erzeugt worden zu sein, so dass allenfalls eine ähnlich gestellte Grafik mit den Möglichkeiten zur Gestaltung in EXCEL-Diagrammen erzielt werden kann.
Die Darstellung erfordert eine 3D-Darstellung, wie sie z.B. für Diagramme vom Typ Säulen- und Flächendiagramm vorgesehen sind.
Der geradlinige Verlauf der Anstiegslinie kann nach meiner Kenntnis nur mit einem Flächendiagrammtyp in EXCEL erreicht werden, da Säulendiagramme innerhalb der Rubrikachseneinheit einen zur Rubrikachse parallelen Abschluß bilden, so dass dadurch die Stufenförmigkeit entsteht.
Jedoch läßt sich mit diesem Typ, also einem Säulendiagramm, auch der senkrechte Anstieg zwischen zwei Rubrikpunkten darstellen, was für den Diagrammtyp Flächendiagramm nicht möglich ist, da hier die Punkte auf der Umrißlinie der Fläche linear verpunden werden, wodurch es bei Unstetigkeiten nicht zu Versprüngen sonder zu Schrägen kommt (siehe Übergang vom Wert im Jahr 5 zum Wert im Jahre 6).
Die in Deinem Beispielbild verwendete Zentralperspektive, wird sich allerdings wohl auch nicht als die günstigste Wahl für Deine Aufgabe erweisen.

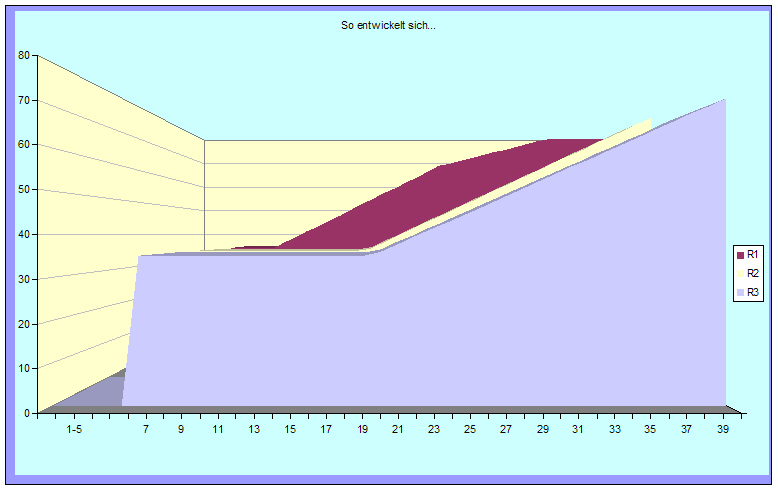

Hier drei Möglichkeiten, die beim "Experimentieren" mit den 3D-Unterdiagrammtypen der Säulen und Flächen sich ergeben können. Als Ausgangsdiagramm kann das Diagramm aus der Beispielmappe verwendet werden, für das die Diagrammtyp-Einstellung ensprechend verändert wird und dann in den Formatierungsmöglichkeiten, speziell in den Bereichen "3D-Ansicht", "Optionen" und "Datenreihe" (Reihenfolge der Datenreihen), geeignete Parameter vergeben werden:
Säulen
Flächen, 3D-Ansicht:: Persektive=0

Fläche, 3D-Ansicht:: Persektive=100 (Zentralperspektive)
Wenn Du für die eine oder andere Darstellung weitere Umsetzungshinweise benötigst, dan melde Dich bitte.
Gruß,
Uwe
