Thema: Auswahl des Diagrammtyps
Download Übungsmappe
Hier unterscheidet man z.B. zwischen "Relationen", "Entwicklungen" und der "Darstellung von absoluten Werten".
Beispiel:
4 verschiedene Vertreter haben in der 2. Woche 2003 folgende Umsätze gemacht:
Abbildung - Vertreterumsätze
Wenn man jetzt hieraus ein Kreisdiagramm entwickelt, so werden nicht die absoluten Werte des Umsatz angezeigt, sondern der jeweilige prozentuale Anteil eines Vertreters am Gesamtumsatz.
Abbildung - Kreisdiagramm
Relationen könne auch in einem Säulen- oder Balkendiagramm dargestellt werden. Diese sollte man vor allem dann verwenden, wenn man z.B. mehrere Vertreter über einen längeren Zeitraum vergleichen möchte.
Abbildung - Balkendiagramm
Beispiel:
Abbildung - Liniendiagramm
Abbildung - Säulendiagramm
In jedem Fall ist es notwendig, sich vor der Erstellung eines Diagramms, Gedanken darüber zu machen, welche Werte dargestellt werden sollen und was mit diesem Diagramm ausgesagt werden soll. Danach bestimmt sich der Diagrammtyp.
Je nach dem, welche Daten in einem Diagramm dargestellt werden sollen, muß auch der Diagrammtyp entsprechend ausgewählt werden.
Hier unterscheidet man z.B. zwischen "Relationen", "Entwicklungen" und der "Darstellung von absoluten Werten".
Relationen
Bei Relationen werden verschiedene absolute Werte miteinander verglichen. So haben z.B. verschiedene Vertreter eines Unternehmens in einer festgelegten Woche unterschiedliche Umsätze erreicht. Wenn man nun vergleichen will, wie der jeweilige Anteil eines Vertreters am Gesamtumsatz ist, nimmt man häufig 2- oder 3-dimensionale Kreisdiagramme. Diese bilden gleich bei Ihrer Herstellung die einzelnen Verhältnisse in der Relation zum Gesamtumsatz.Beispiel:
4 verschiedene Vertreter haben in der 2. Woche 2003 folgende Umsätze gemacht:
Abbildung - Vertreterumsätze
Wenn man jetzt hieraus ein Kreisdiagramm entwickelt, so werden nicht die absoluten Werte des Umsatz angezeigt, sondern der jeweilige prozentuale Anteil eines Vertreters am Gesamtumsatz.

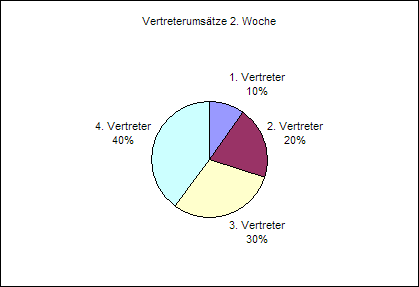

Abbildung - Kreisdiagramm
Relationen könne auch in einem Säulen- oder Balkendiagramm dargestellt werden. Diese sollte man vor allem dann verwenden, wenn man z.B. mehrere Vertreter über einen längeren Zeitraum vergleichen möchte.

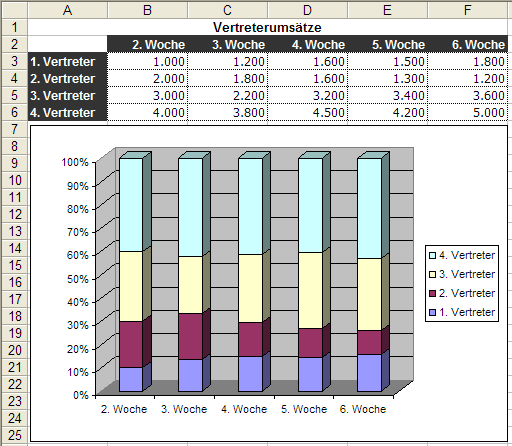

Abbildung - Balkendiagramm
Entwicklungen
Für Entwicklungen, bspw. des Umsatzes, verwendet man sehr häufig ein zwei- oder dreidimensionales Liniendiagramm. Dieses Diagramm gibt über einen längeren Zeitraum die absoluten Umsatzentwicklungen an. Anhand des Linienverlaufs läßt sich sehr gut erkennen, wie sich z.B. die Umsatzleistung eines Vertreters entwickelt hat.Beispiel:

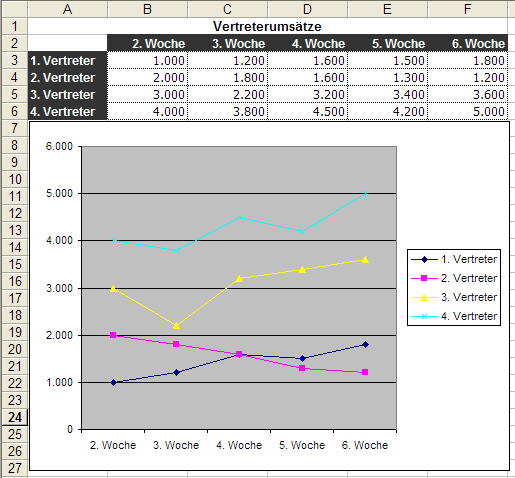

Abbildung - Liniendiagramm
Absolute Werte

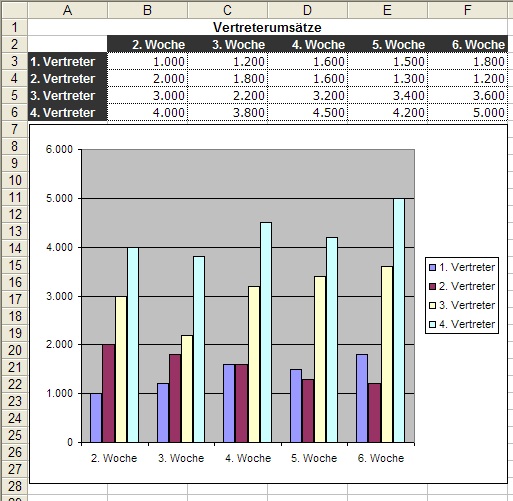

Absolute Werte stellt man häufig mit Balken- oder Säulendiagrammen dar. Diese Darstellung soll die absoluten Werte verdeutlichen. An der Länge des Balkens oder der Höhe der Säule erkennt man schnell verschiedenste Werte. Auch hier ist, wie bei dem Liniendiagramm, ein Vergleich und auch eine Entwicklungslinie erkennbar.Abbildung - Säulendiagramm
In jedem Fall ist es notwendig, sich vor der Erstellung eines Diagramms, Gedanken darüber zu machen, welche Werte dargestellt werden sollen und was mit diesem Diagramm ausgesagt werden soll. Danach bestimmt sich der Diagrammtyp.
